Transport Mécanique à Godet unique TGU
Système de Transport à godet unique TGU
Spécifications Fonctionnelles :

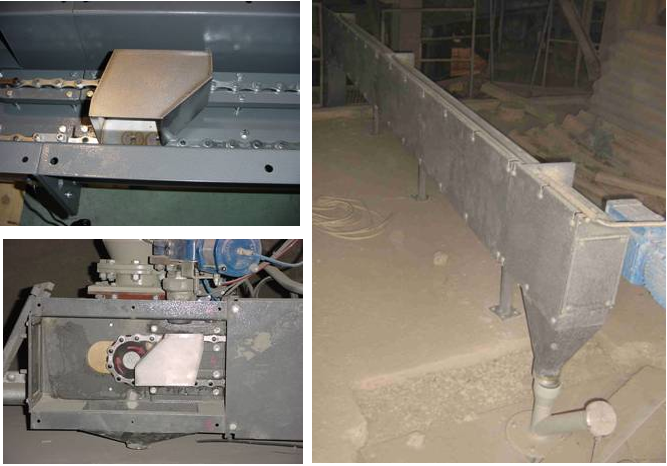

Ce convoyeur élévateur est composé d’une poutre en C qui sert de châssis et d’une chaîne sur laquelle est fixé un godet en acier inox.
Ce godet se déplace sous la goulotte d’alimentation en sortie du préleveur, récupère l’échantillon et le transfère à l’endroit du déchargement. Il revient alors à sa position d’attente, prêt pour l’échantillon suivant.
L’échantillon est déposé dans la trémie d’évacuation lorsque le godet se trouve au niveau du pignon de tête.
Ce système est disponible en 2 versions :
- Convoyeur horizontal: le TGU-H
- Convoyeur élévateur: le TGU-Z
Nota : Pour les longueurs totales supérieures à 12 mètres, il est indispensable de prévoir une station tendeur afin d’obtenir une tension de chaîne plus appropriée.
Spécifications Techniques :
|
Volume maxi échantillon
|
300 cm3
|
|
Vitesse linéaire
|
15 m/min
|
|
Alimentation électrique
|
380 V + Terre / 50 Hz ou 480 V + Terre / 60 Hz
|
|
Consommation
|
1.1 kW
|
|
Longueur Maxi sans station tendeur
|
12 m
|
|
Détecteur de position godet
|
inductif 8-48 V
|
|
Pas de chaîne
|
41,75 mm
|
|
