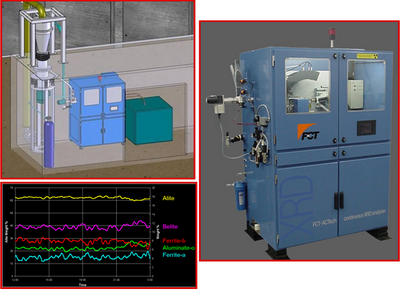

Analyseur Clinker par XRD en ligne COSMA
CET ANALYSEUR PERMET DE CONNAITRE LA STRUCTURE MINERALOGIQUE DU CLINKER
Une information clef afin de garantir la qualité du produit fini en optimisant les conditions de cuisson et l’utilisation des combustibles alternatifs
Avantages :
- Equipement entièrement automatisé intégrant la préparation d'échantillons, leur mesure et leur évacuation
- Cet analyseur peut contrôler jusqu’à 3 points de prélèvement
- Permet de contrôler le fonctionnement du four
- Economies importantes grâce à l’ajustement des conditions de cuisson et de l’alimentation en combustibles alternatifs
- Mesure continue de la qualité du clinker par méthode Rietveld
- Récupération du spectre via détecteur fixe à 120°, permettant une analyse en temps réel
Principe :
- Prélèvement et transport automatiques conçus sur mesure
- Broyage du clinker et alimentation en clinker broyé d’une platine tournante
- Analyse XRD continue par le détecteur fixe
- Résultats transférés à la salle de contrôle
- Evacuation des résidus vers le refroidisseur (chaîne trainante/convoyeur à godets)
Performances :
- Mesure en continu : de 50 à 100 g/min sont analysés
- Unité de broyage haute performance garantissant une finesse constante
- Pas de contamination inter échantillon
- Répétabilité :
| Phase Minérale |
Gamme (%) |
Ecart Type |
| Alite (C3S) |
40 - 7 |
0,8 |
| Belite (C2S) |
5 - 20 |
0,8 |
| Aluminate (C3A) |
5 - 15 |
0,4 |
| Ferrite (C4AF) |
5 - 20 |
0,4 |
| Free Lime (CaO) |
0 - 1,5 |
0,07 |
| Gypsum |
0 - 6 |
0,3 |
| Bassanite |
0 - 6 |
0,3 |
| Calcite |
0 - 15 |
0,3 |
Spécifications :
- Hauteur : 2000 mm
- Profondeur : 800 mm
- Largeur : 1800 mm
- Poids : 600 kg
- Alimentation : toute tension de 380 à 600 V ; 50-60 Hz
- Air comprimé : 6 bars, propre et sec
- Emplacement : à proximité du (des) refroidisseur(s)
|
