Il est utilisé pour mesurer la hauteur de produit dans un silo, il fonctionne indépendamment des caractéristiques du produit et ne nécessite aucun réglage après la mise en service.
Facile à installer, il trouve son utilisation dans l'industrie du stockage vrac et en particulier dans des applications complexes : poussière, turbulences, grande hauteur.
En manuel (bouton-poussoir) ou en marche automatique, le ruban de mesure, préalablement enroulé sur sa poulie et lesté d’un palpeur, descend dans le silo. Au contact du produit, le dispositif de détection actionne la commande d’inversion du moto-réducteur. La rotation de la poulie génère des impulsions, le comptage de ces impulsions donne la mesure de la hauteur.
Caractéristiques Techniques :
CONCEPTION

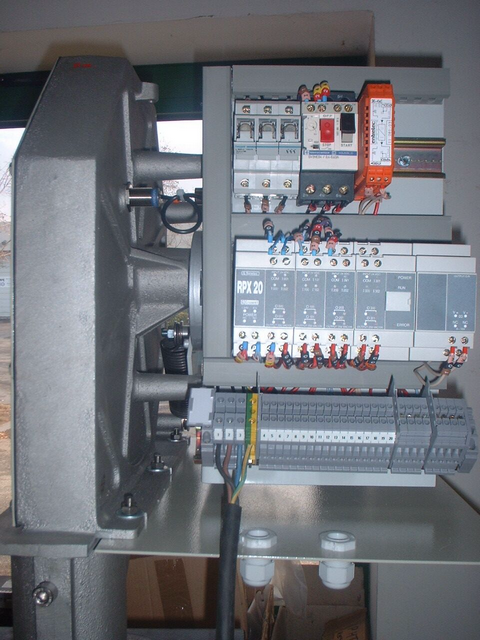

Le SONDOR III est divisé en deux compartiments bien distincts et étanches.
La zone électrique comprenant :
Le moto-réducteur
Les détecteurs inductifs
La commande électrique et son thermique de protection
L’alimentation et ses protections par fusibles
Relais programmable de commande
La zone mécanique comprenant :
Une poulie d’enroulement
Un feuillard inox (max. 50 mètres)
Un racleur démontable permettant le nettoyage du ruban
d’étanchéité
Un cône
Détecteur inductif fin de course
Une attache de liaison ruban et contrepoids
Le contrepoids (sac à lester ou cylindre)
La forme adaptée du compartiment mécanique permet l’évacuation par gravité des poussières de raclage. De plus, les 2 zones sont étanches l’une par rapport à l’autre.
VERSION
FONCTIONS
SONDOR III
Départ de cycle
Marche automatique par séquenceur ou
Marche manuelle par impulsion
Signal de sortie
Sortie impulsions ou
Sortie analogique 0-10V ou
Sortie analogique 4-20mA ou
Communication PROFIBUS
Signal de défaut
Contact défaut général sur bornier
Sécurité de séquence
Contrôle du temps enveloppe montée et descente
Surveillance thermique et température moteur
Initialisation après défaut
Fiabilité de la mesure
Les impulsions comptées à la descente sont mémorisées, les impulsions sont recomptées à la montée et comparées avec celles de la descente, si l’écart est supérieur à 4 impulsions la mesure n’est pas prise en compte.
Précision de la mesure
Correction automatique des variations du diamètre d’enroulement en fonction du nombre de tours. Chaque impulsion = environ 10 cm
Gestion de l’enlisement
Automatique
Paramétrage
Mesure du plein ou du vide
Hauteur inhibée et hauteur totale du silo programmable
Temporisation de démarrage
