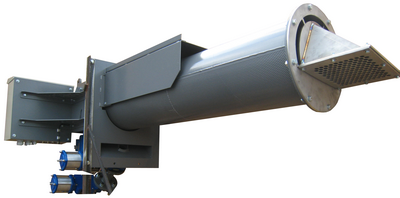

Préleveur clinker PT103
EQUIPEMENT CONCU POUR PRELEVER AUTOMATIQUEMENT UNE QUANTITE PREDEFINIE DE CLINKER SOUS LES GRILLES DU REFROIDISSEUR
Plusieurs tranches granulométriques disponibles (standard: 2-12 mm)
Principe :
Ce préleveur PT103, à installer sous les grilles de la 3ème ou 4ème chambre du refroidisseur perpendiculairement à l’axe du refroidisseur, est constitué d’une hélice soudée à l’intérieur d’un corps cylindrique (trommel) équipé à son extrémité de prélèvement d’une trémie comportant une grille de sélection (trous de 12 mm en standard).
Une moitié du trommel est également pourvue de trous (2 mm en standard) afin d’éliminer la partie non souhaitée de l’échantillon qui est alors directement recyclée vers le refroidisseur.
Des trous coniques inversés sont percés sur plusieurs grilles fixes au centre du refroidisseur. Le balayage des grilles fixes par les grilles mobiles permet d’éviter tout risque de bourrage. Le diamètre de perçage dépend de la pression à l’intérieur de la chambre concernée du refroidisseur (pression à nous communiquer).
Durant un cycle de prélèvement, alors que le préleveur tourne, la matière qui passe à travers les grilles percées du refroidisseur est recentrée par une trémie fixée au châssis et entre dans le préleveur via sa grille d’alimentation. Elle est ensuite transportée à l’intérieur du trommel grâce à l’hélice jusqu’à la goulotte de stockage de volume défini. Le surplus de matière est directement recyclé vers le refroidisseur (chaîne traînante ou convoyeur à godets).
Sous la goulotte de stockage, se trouve un ensemble composé de deux vannes guillotines qui assurent l’étanchéité par rapport à l’intérieur de la chambre du refroidisseur et permettent d’évacuer l’échantillon par le côté du refroidisseur.
Spécificités :
- Ce préleveur peut être contrôlé soit à distance, par un de nos analyseurs, soit localement par un coffret de commande indépendant
- Longueur maximale du trommel : 1 500 mm
- Vitesse de rotation : à partir de 5,6 trs/min
- Granulométrie maximale: 20 mm
- Granulométrie éliminée : < 2mm (standard) et jusqu’à < 5 mm
- Volume échantillon : dépend de la granulométrie maximale (standard 300 cm3)
- Température maximale du clinker : 500°C
- Alimentation électrique : toute tension de 380 à 600 V ; 50-60 Hz (0,37 kW)
- Alimentation air comprimé : 6 bars, propre & sec
Equipements complémentaires :
- Automatisme de prélèvement
- Transport des échantillons
- Stockage des échantillons
- Préparation et analyse
|
