Préleveur farine chaude PC303
EQUIPEMENT DESTINE A PRELEVER AUTOMATIQUEMENT UN ECHANTILLON EN PIED DE TOUR DE PRECALCINATION
Système de trempe de l’échantillon intégré permettant de stopper la réaction de décarbonatation
Principe :

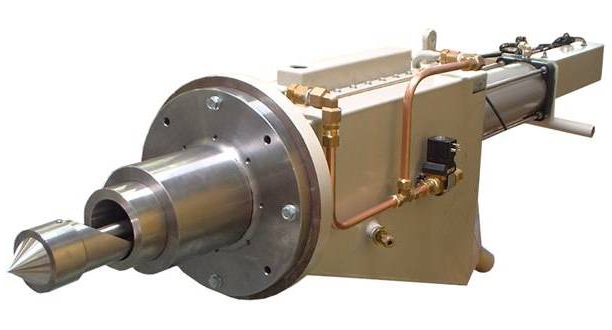

Le préleveur d’échantillons à piston de type PC 303 permet de récupérer un échantillon de farine chaude sous le dernier étage de la tour de précalcination.
Il est composé d’une tête de prélèvement en acier réfractaire, d’un vérin de commande, d’un dispositif de fermeture de la chambre de prélèvement, des piquages d’air comprimé utilisés pour le nettoyage du préleveur et de la trémie de réception.
On lui associe un système de refroidissement de l’échantillon composé d’un convoyeur à vis de longueur 800 mm avec sa double peau et d’un ventilateur avec silencieux.
Spécificités :
- Ce préleveur peut être contrôlé soit à distance par un de nos analyseurs, soit localement par un coffret de commande indépendant
- En position repos, l’extrémité du préleveur est protégée par la farine chaude refroidie (et donc dure) qui fait office de bouchon
- L’air utilisé pour le refroidissement est également utilisé pour la protection thermique du nez du préleveur
- Diamètre de la tête de prélèvement : 80 mm
- Poids du préleveur : 180 kg
- Volume de l’échantillon : 300 à 400 cm3
- Température maximale de l’échantillon : 1 150°C
- Puissance du ventilateur de refroidissement : 2,4 kW
- Puissance du convoyeur à vis : 0,25 kW
- Volume échantillon : dépend de la granulométrie maximale (standard = 300 cm3)
- Alimentation électrique : toute tension de 380 à 600 V ; 50-60 Hz
- Consommation d’air : 5 litres / cycle
- Alimentation air comprimé: 6 bars, propre & sec
Equipements complémentaires :
- Automatisme de prélèvement
- Transport des échantillons
- Stockage des échantillons
- Préparation à l'analyse
|
