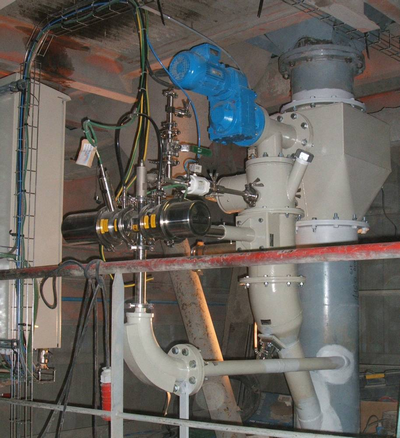

Granulomètre Laser en ligne INSITEC
MESURE CONTINUE DE LA DISTRIBUTION GRANULOMETRIQUE DU CIMENT
Une information clef pour optimiser les opérations de broyage
Avantages :
- Equipement entièrement automatisé intégrant l'échantillonnage, la mesure et le retour des souches d’analyse en continu vers le process
- Mesure et transfert des résultats en salle de contrôle en temps réel
- Contrôle et optimisation du fonctionnement du broyeur ciment (vitesse séparateur & temps de purge) permettant une augmentation de productivité combinée à des économies d’énergie
- Amélioration et stabilisation de la qualité du produit fini
- Installations conçues sur mesure
- Maintenance réduite de l’ordre d’1h / trimestre
- Système intégré de nettoyage des hublots garantissant une propreté parfaite sur une période minimum de 3 mois et interdisant toute dérive
- Armoire intégrée de régulation et de filtration de l’air comprimé
- Possibilité d’utiliser la même tête de mesure au sein d’un laboratoire automatique ciment
Principe :
- Chute existante remplacée par une conduite de notre fourniture (+ large, présence de recentreur, etc.)
- Système primaire d’échantillonnage représentatif et fiable qui garantit que toute particule, quelque soit sa taille et sa position, ait la même probabilité d’être prélevée
- Le débit en sortie d’échantillonneur primaire est automatiquement ajusté aux besoins du granulomètre (taux de transmission)
- Prélèvement secondaire via une flûte d’aspiration céramique qui alimente la tête de mesure
- Retour de la matière vers le process via coude renforcé
- Transfert des résultats (Modbus, serveur OPC, etc.)
Performances :
- Analyse en continu sur environ 20 kg/h de matière
- Equipement respectant les normes internationales, notamment la norme ISO 13320 relative à la mesure de granulométrie au moyen d’un appareil à diffraction laser
- Logiciels de contrôle (RTSizer) et supervision (Malvern Link) de l’installation paramétrables : suivi du Dv(X), % vol < X µm, etc.
- Plage de mesure : 1 - 200 µm
|
